Quadro elétrico desenvolvido para o controle temporizado da bomba de recalque em sistemas de retenção e captação de águas pluviais, conforme exigido pela Lei nº 12.526/2007 do Estado de São Paulo, que obriga a implantação desses sistemas em terrenos com área impermeabilizada superior a 500 m².

A função principal deste quadro é atrasar o acionamento da bomba de recalque, permitindo que a água captada permaneça por um tempo pré-determinado no reservatório de retenção antes de ser liberada à rede pública, contribuindo para a redução de alagamentos e sobrecarga do sistema de drenagem urbana.

Especificações Técnicas:

• Aplicação: Sistemas de captação e retenção de águas pluviais

• Base Legal: Lei Estadual nº 12.526/2007 (SP)

• Tensão de Alimentação: 220V ou 380V (conforme projeto)

• Grau de Proteção: IP54 – uso em ambientes abrigados, resistente à umidade e poeira

• Material: Aço carbono com pintura eletrostática ou termoplástico de alta resistência

Componentes Internos:

• Temporizador digital programável – para ajuste do tempo de retardo do acionamento da bomba

• Contator para comando da bomba de recalque

• Relé de nível ou bornes de interligação com sensores de nível do reservatório

• Tomada 220v.

• Barramentos e bornes identificados para conexão segura

• LEDs indicadores de status:

  • Retardo ativo

  • Bomba em funcionamento

  • Falha Bombas e Falta e Sequencia de fase

Diferenciais:

• Atende integralmente à Lei nº 12.526/2007, promovendo a sustentabilidade e controle de escoamento pluvial

• Ajuda na prevenção de alagamentos e sobrecarga de galerias públicas

• Fácil instalação e manutenção

• Montagem organizada e segura, conforme normas da NBR 5410 e NR10

Quadro Elétrico de Retardo/Reuso para Sistema de Retenção de Águas Pluviais

Projetos construtivos

Os projetos construtivos de painéis elétricos desempenham um papel crucial na garantia da funcionalidade, segurança e eficiência dos sistemas elétricos em uma ampla gama de contextos, proporcionando um controle efetivo sobre a distribuição e o uso da energia elétrica.

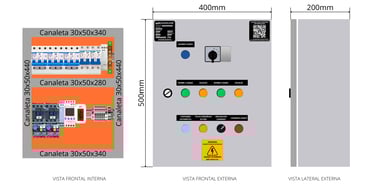

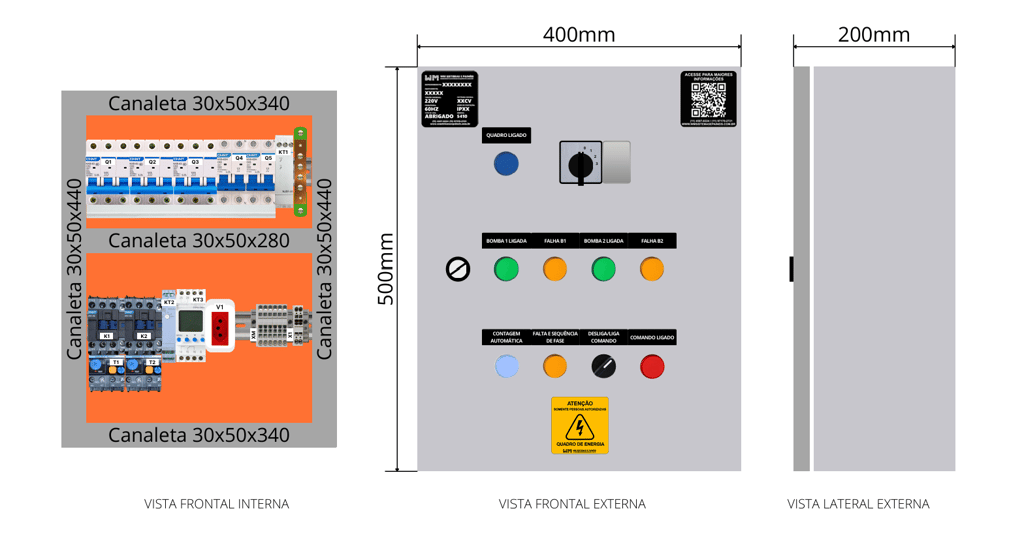

Abaixo você terá acesso aos Projetos construtivos relacionado ao

QF-REUSO/RETARÇÃO.
