Descrição Técnica:

Quadro elétrico projetado para o comando e acionamento das bombas principais, jockey e reserva de sistemas de combate a incêndio, com foco em continuidade operacional, segurança e conformidade com as normas técnicas brasileiras (NBR 13714, NBR 5410 e NR10).

Especificações Técnicas:

• Aplicação: Alimentação e controle de bombas de incêndio em edifícios residenciais, comerciais e industriais

• Grau de Proteção: IP54 – Protegido contra poeira e respingos d’água

• Material: Aço carbono com pintura eletrostática anticorrosiva.

• Tensão de Alimentação: 380V trifásico (ou conforme especificações do projeto)

Componentes Internos:

• Disjuntores seccionadores WEG SIW – utilizados no seccionamento dos circuitos das bombas. Desprovidos de disparadores térmicos e magnéticos, garantem a continuidade do fornecimento mesmo em condições críticas, conforme exigido pela NBR 13714

• Contatores e relés térmicos (monitoramento apenas – não desligam automaticamente a bomba)

• Relé de falta e inversão de fase – proteção da sequência da rede

• Barramentos de fase, neutro e terra com identificação e organização padronizadas

• Bornes para integração com botoeiras externas, pressostatos e sensores de nível

• LEDs indicadores de status:

  • Operação das bombas

  • Falha elétrica

  • Sinalização de alarme

Diferenciais:

• Projeto 100% compatível com a NBR 13714: sem interrupção automática da bomba em caso de falha

• Componentes de alta confiabilidade com foco em segurança e durabilidade

• Interface visual clara com sinalização por LEDs para monitoramento em tempo real

• Montagem organizada, facilitando inspeções técnicas e manutenções preventivas

Quadro Elétrico para Sistema de Incêndio

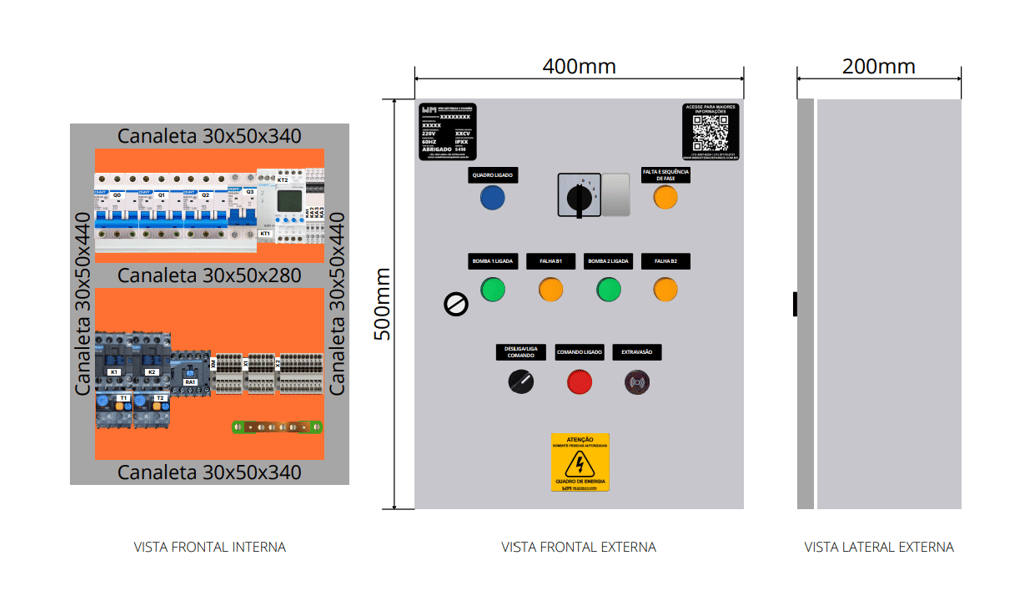

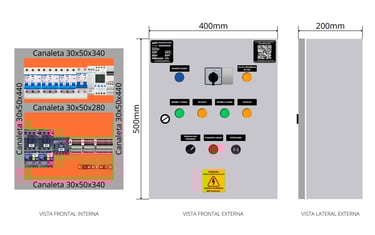

Projetos construtivos

Os projetos construtivos de painéis elétricos desempenham um papel crucial na garantia da funcionalidade, segurança e eficiência dos sistemas elétricos em uma ampla gama de contextos, proporcionando um controle efetivo sobre a distribuição e o uso da energia elétrica.

Abaixo você terá acesso aos Projetos construtivos relacionado ao Quadro de Incêndio.
