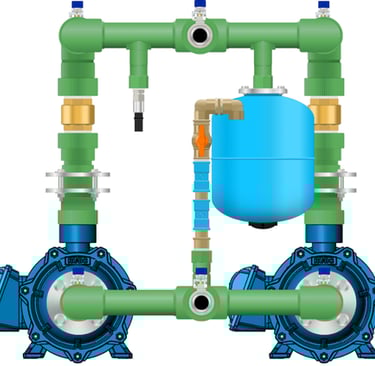

• Versão 1:

  Equipado com 2 bombas de 3,0 CV, fornece 2,5 m³/h a 102 m.c.a., ideal para atender até 2 torres.

• Versão 2:

  Com 2 bombas de 7,5 CV, entrega 3,5 m³/h a 130 m.c.a., sendo capaz de atender até 4 torres.

• Versão Personalizada:

  Desenvolvida sob medida de acordo com as necessidades específicas do cliente, considerando número de torres, altura manométrica, vazão desejada e outras particularidades da obra.

Todas as versões acompanham um quadro de gerenciamento do sistema, equipado com disjuntores e componentes de proteção que asseguram o funcionamento seguro e eficiente das bombas.

O sistema pode operar de forma automática ou manual:

Automático

Realiza o revezamento das

bombas, garantindo maior

vida útil e balanceamento de uso.

Manual

Permite o controle direto

da operação conforme a

necessidade da obra.

Montados conforme as normas técnicas vigentes, todos os conjuntos são fornecidos

prontos para instalação e uso imediato na obra.

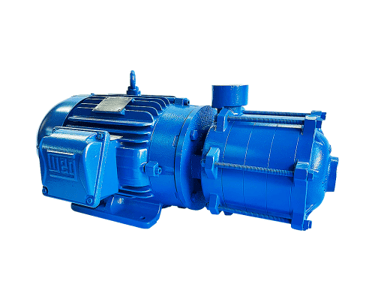

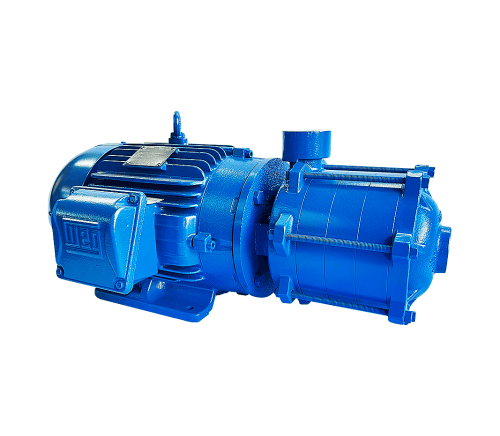

Motobomba centrifuga, multi-estágio, monobloco, c/ injetor interno, modelo RUU- corpo, intermediaria e rotores, construída em ferro fundido ASTM A 48 CL30, vedação por anel O’ring e selo mecânico em nitrílica com as faces em carvão x cerâmica, molas em 304, acionada por motor elétrico trifásico/monofásico com potência de 3,0 a 15CV, 60Hz, II polos (3500RPM), 220/380/440-(IP-55), 220/380v-(IP-21), 127/220v-(IP-21), 220/440v-(IP-55), IR3 Premium no caso motores trifásico, marca WEG, com sucção de 1.1/2”BSP e recalque de 1.1/2″BSP, rosca, saída central, cor azul.

BOMBA RUU - RUDC BOMBAS

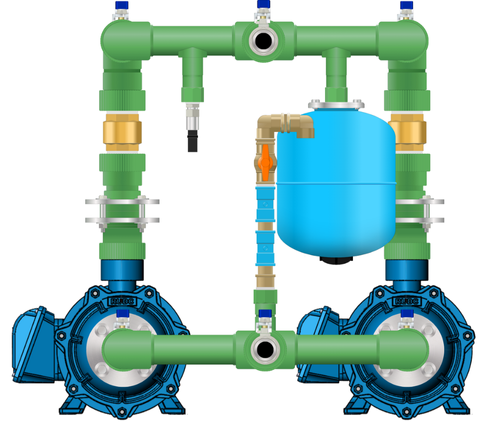

Componentes do Sistema

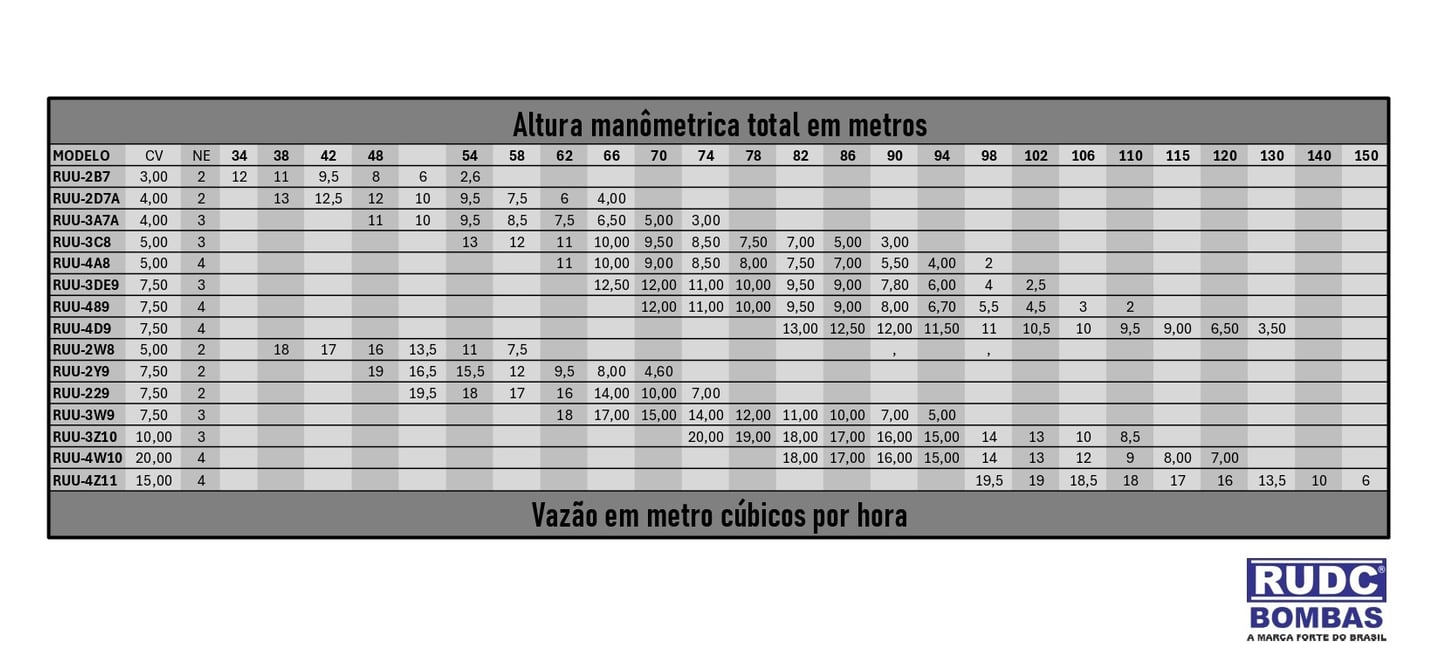

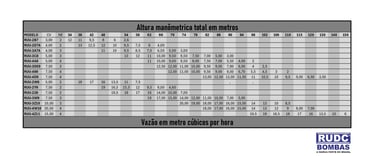

TABELA DE RENDIMENTO RUU

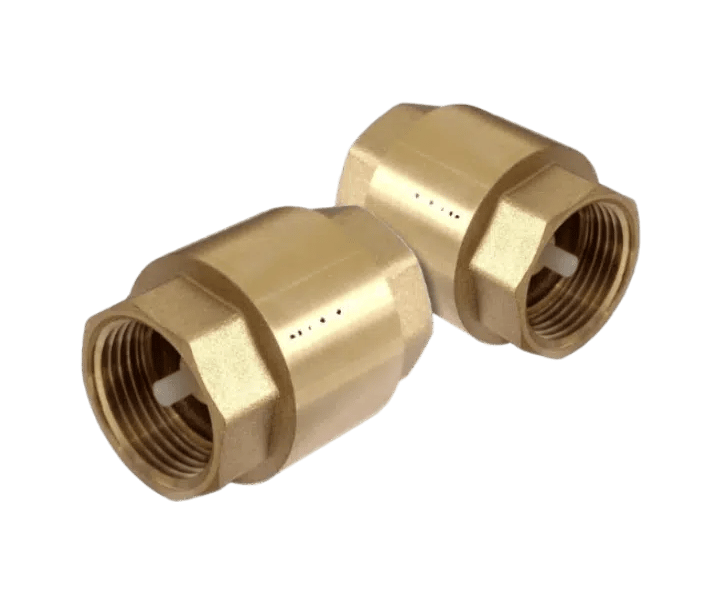

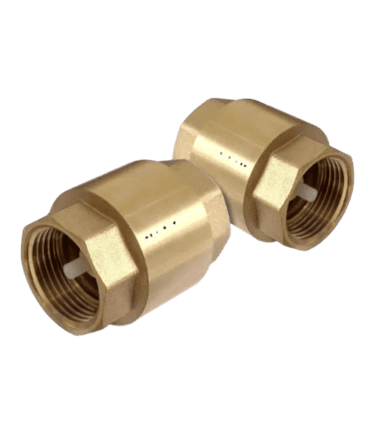

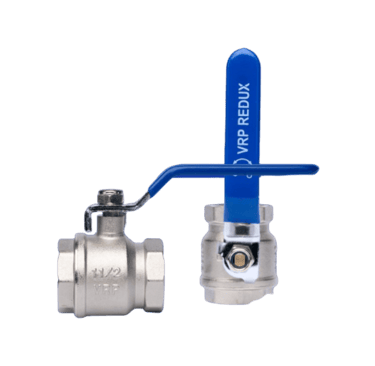

Válvulas - VRP PREMIUM

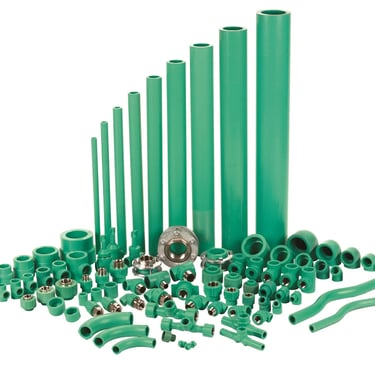

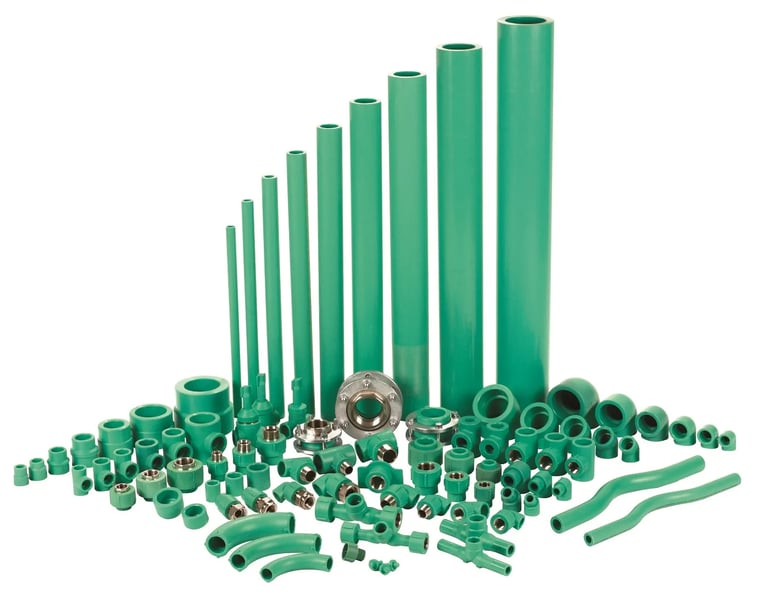

Os tubos e conexões de PPR (Polipropileno Copolímero Random) são componentes utilizados em sistemas hidráulicos para condução de água quente e fria, ar comprimido e outros fluidos. Fabricados com um tipo especial de plástico altamente resistente, esses materiais se destacam por sua durabilidade, resistência à pressão e a altas temperaturas, além de serem atóxicos e anticorrosivos.

A instalação é feita por termofusão, um processo que funde tubo e conexão em uma única peça, garantindo vedação total e segurança contra vazamentos. São ideais para instalações prediais, industriais e hospitalares, proporcionando longa vida útil e baixo custo de manutenção.

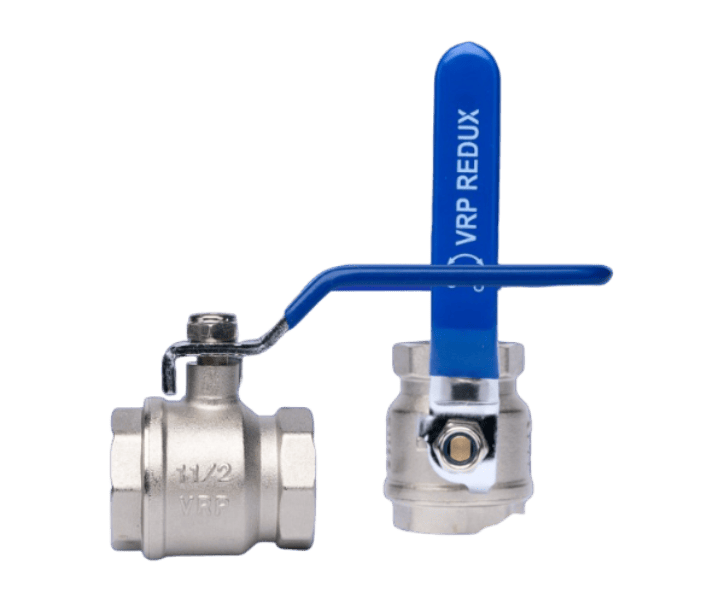

Construção

• Passagem Standard;

• Rosca: ISO 228/1 (DIN 259);

• Manobra: Rotação 90º;

• Direção do fluxo: nos dois sentidos;

• Temperatura de trabalho: -30 à +120 °C;

• Pressão de trabalho: 1/4” à 318’ : 40 BAR;

• 1/2” à 1 1/2” : 25 BAR;

• 2”: 16 BAR.

Dados Técnicos

• Corpo de latão niquelado TN UNI EN 12165 CW6I7N

• Terminal de Ligação UNI EN 12165 CW617N

• Esfera UNI EN 12165 CW617N

• Guarnição da esfera P.T.F.E.

• Haste em latão TN UNi EN 12164 CW614N

• Anel de vedação o-ring NBR 70 Sh A (ASTM D2240)

• Alavanca de aço zincada ou borboleta de alumínio esmaltado

• Parafuso de zinco aço niquelado Rosca lSO 228 / 1

As válvulas devem ser utilizadas completamente abertas ou fechadas.

Adequadas para fluidos quentes ou frios não agressivos. Para utilizações especiais, consultar o departamento técnico

Tubulação PPR

Projetos construtivos

Os projetos construtivos de painéis elétricos desempenham um papel crucial na garantia da funcionalidade, segurança e eficiência dos sistemas elétricos em uma ampla gama de contextos, proporcionando um controle efetivo sobre a distribuição e o uso da energia elétrica.

Abaixo você terá acesso aos Projetos construtivos relacionado ao Provisório de Obra.

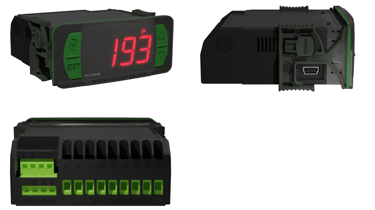

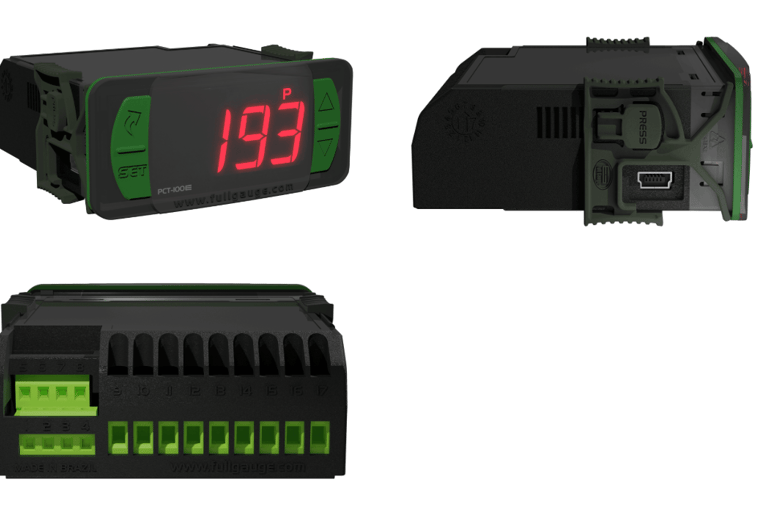

Manual de ativação PCT-100
